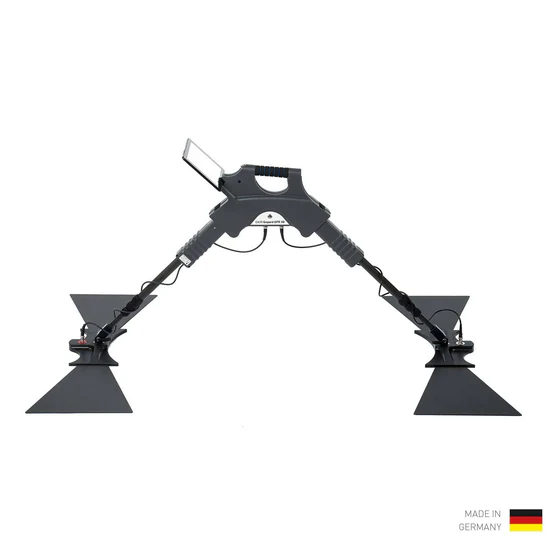

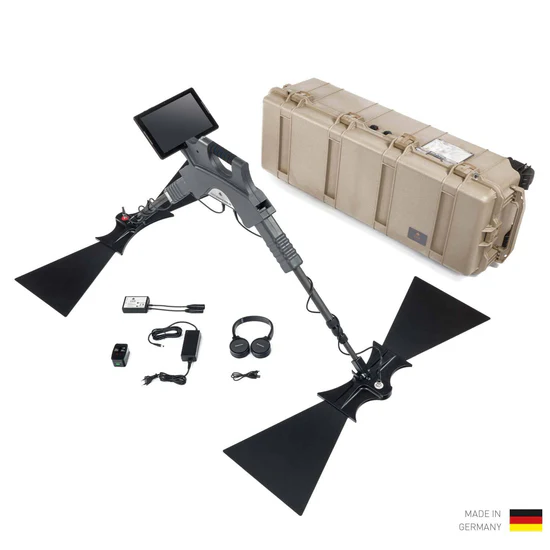

Gepard GPR 3Dは、従来の探知技術を超える柔軟性と深度性能を備えた、 高性能地中レーダーシステムです。地下に埋設された構造物や異物をリアルタイムで検出・可視化し、調査の信頼性を飛躍的に向上させます。

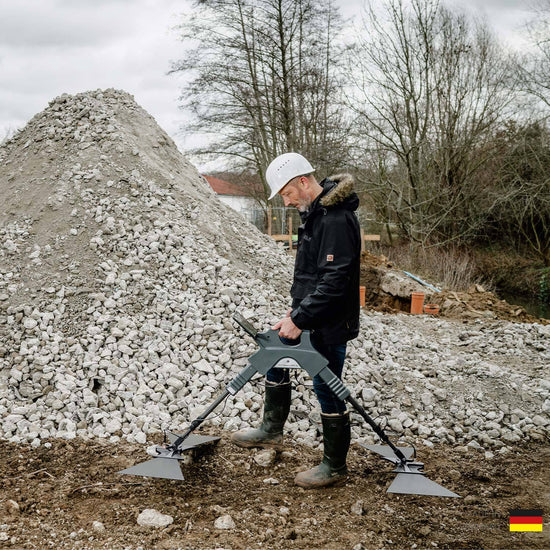

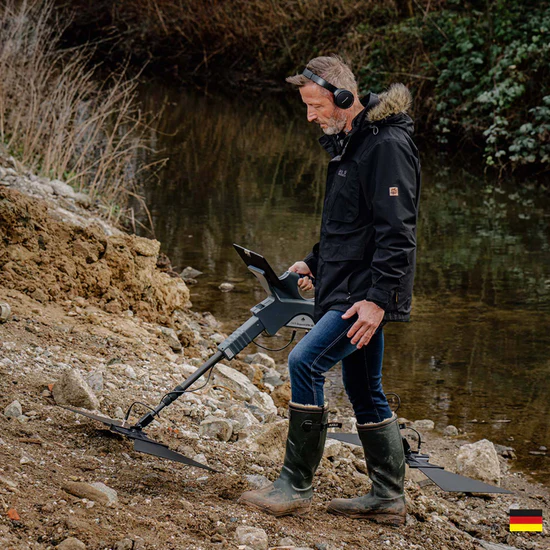

探査はすべて1人で操作可能。軽量なGepardユニットはAndroidアプリから制御され、 ライブスキャンと3Dグラウンドスキャンを即時表示。 探査対象を「その場」で確認しながら、記録と解析を同時進行できます。

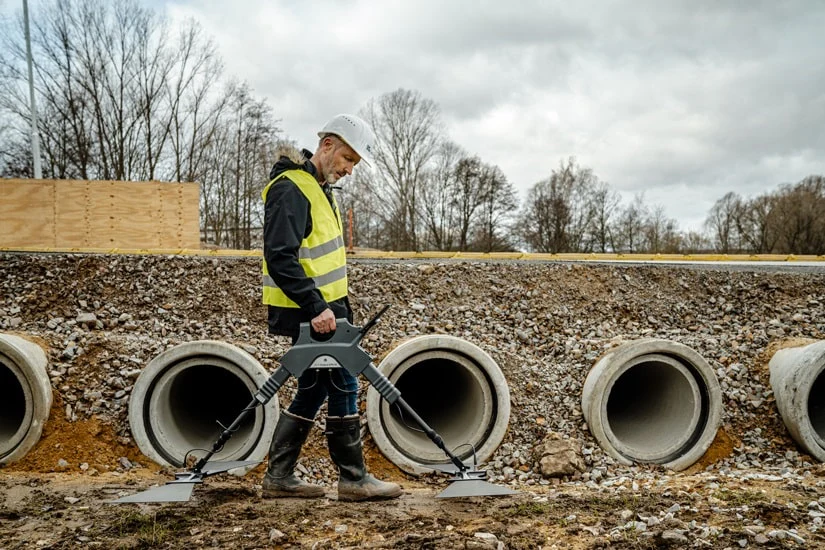

Gepard GPR は、パイプライン、空洞、ケーブル、導管、トンネル、バンカー、基礎などの地下物体の検出に使用できる、非常に柔軟で強力な地中探査レーダーです。

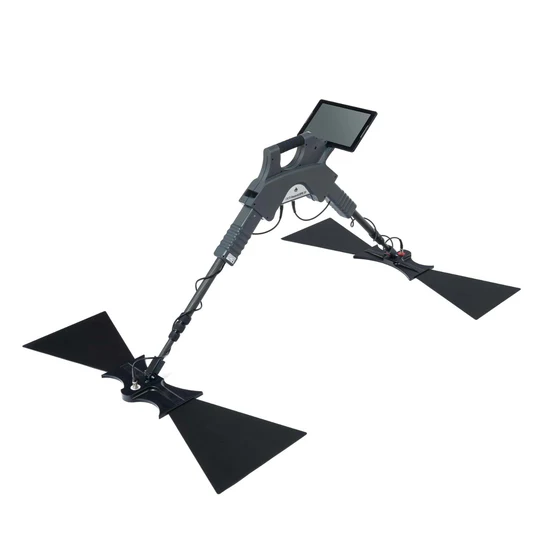

ゲパルト地中レーダーは、全方向非シールド伝送システムを採用し、最大深度40メートル（131フィート）まで探知可能です。機敏でコンパクトなこの装置は、AndroidタブレットPCを介して1人のユーザーでも簡単に操作できます。

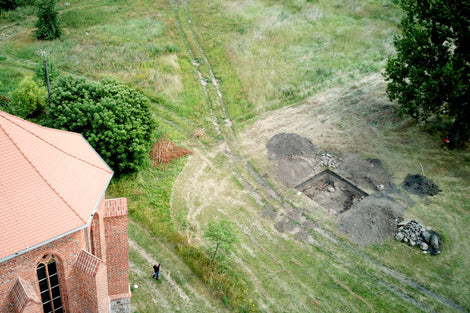

OKMはポーランドへの調査隊に同行し、教会付近と教会内部の地下でテンプル騎士団の墓を探しました。地中スキャナーで何が検出されたのか？
Gepard GPR 3D の RADAR (無線探知および測距) は、地中に信号を送信し、信号の反射またはエコーを待って地表下の異常を検出します。
Gepard地中レーダーは、調整可能な伸縮アンテナにより、60MHzから300MHzまでの複数の送信周波数範囲に対応しています。さらに、特定の土壌タイプにおける地盤調査を最適化するための多くの自動調整機能も備えているため、Gepard地中レーダーの操作は非常に簡単です。深度分解能を設定するだけで調査を開始できます。

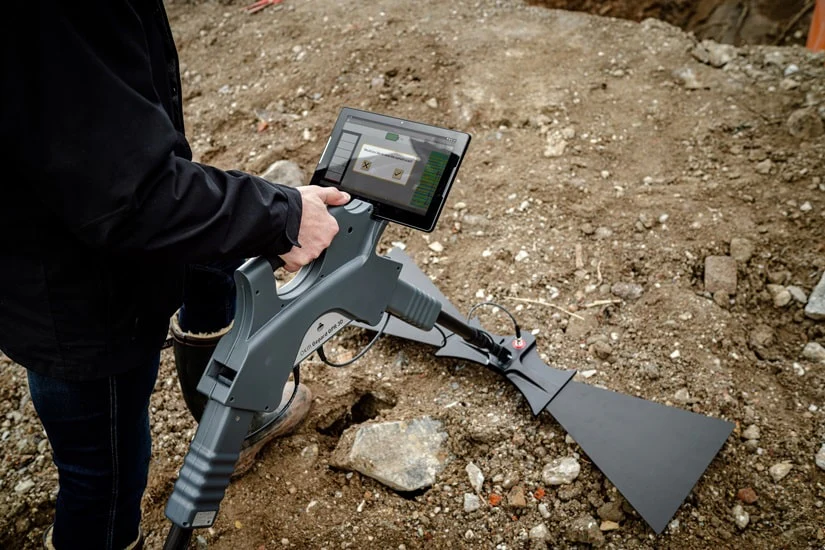

地中レーダーの測定データは、AndroidタブレットPCに即座に転送されます。AndroidソフトウェアはWi-Fi経由でデータを受信し、画面に直接表示します。
ソフトウェアは、GPS信号またはGoogleマップを統合するオプションを提供し、自動フィルタリング機能と、スキャンの詳細を後で思い出すためのメモ入力機能も備えています。さらに、自動フィルタリングオプションはスキャン結果の精度を向上させ、隠れた物体や構造物の発見を容易にします。内蔵GPSにより、すべてのスキャン位置をスキャンデータと共に保存できます。
OKM の 3D ソフトウェア Visualizer 3D Studio の新しいレンダリングビューでは、検出された構造を視覚化して、より詳細な解析を行うことができます。

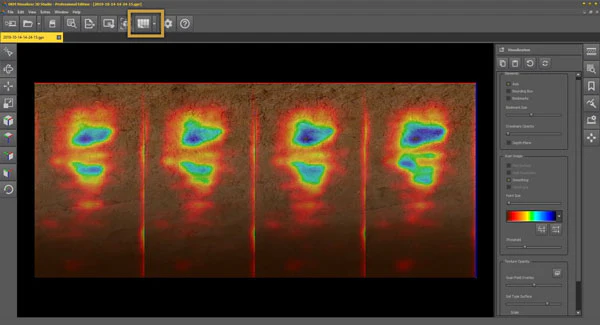

Visualizer 3D Studio で Gepard GPR スキャンの 2D レーダーグラムを表示

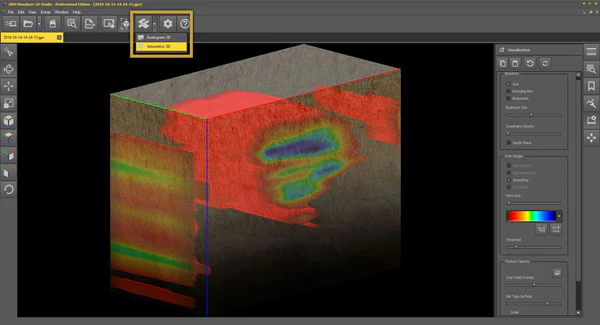

GPR測定を開くとすぐに、メインツールバーにボタンが表示されます。ここで2Dレンダリングビューと3Dレンダリングビューを切り替えることができます。
Visualizer 3D Studio での Gepard GPR スキャンの立体 3D ビュー
新しく追加された OKM GPR 土壌タイプ (右サイドバー) の 1 つを選択し、視覚化 (右サイドバー) を構成する (たとえば、スムージングを選択する) などして、スキャン イメージを改善します。

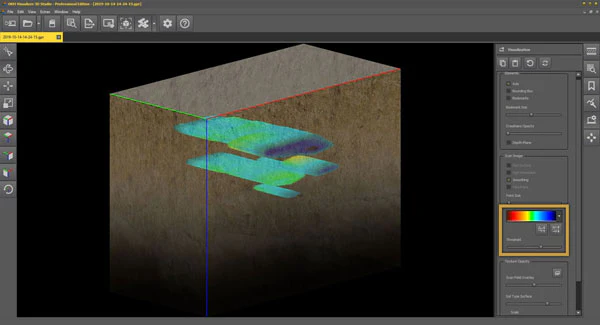

最適化された閾値によるGepard GPRスキャンの体積3Dビュー
可視化メニュー（右サイドバー）では、しきい値を変更することで、ボリューメトリックレンダリングビューで表示されるスキャン値とそれに対応する色の表示/非表示の数を調整できます。
これにより、スキャン画像内の最も重要なターゲットに焦点を当てることができます。
